Электросварные трубы: виды, характеристики, размеры и стандарты

Что такое электросварная труба и чем отличается от бесшовной

Трубу получают из штрипса - плоского листа определенной толщины. Фабрика формует его в цилиндр и сваривает шов электрической дугой. На этом этапе появляется главное отличие от бесшовной трубы: шов. Он - потенциально слабое звено, но завод контролирует его ультразвуком или рентгеном.

Бесшовная труба дороже на 25–40%. Она выигрывает при циклических нагрузках и средах выше 450 °C. В остальных случаях электросварная труба закрывает задачу без переплаты.

Какие бывают трубы электросварные: виды по типу шва

Прямошовные (ПШТ)

Один продольный шов вдоль всей длины. Диаметры электросварных труб этого типа - от 10 до 1420 мм, толщина стенки - от 1 до 32 мм. Применяют в водоснабжении, теплотрассах среднего давления, конструкциях.

Спиральношовные (СШТ)

Шов идёт по спирали, что снижает сварочные напряжения. Диаметр от 159 до 3500 мм. Основная ниша - магистральные нефтепроводы и газопроводы.

Профильные

Квадратное или прямоугольное сечение. Технология та же - формовка плюс сварка. Используют в каркасах, навесах, опорах ЛЭП.

Таблица 1. Сравнение типов шва

Бесшовные трубы

Горячедеформированные трубы

Холоднокатаные трубы

Электросварные трубы

Газлифтные трубы

Котельные трубы

Толстостенные трубы

Хладостойкие трубы

Нефтепроводные трубы

Нержавеющие трубы

Трубы большого диаметра

Трубы термообработанные

Размеры и сортамент: таблица по ГОСТ

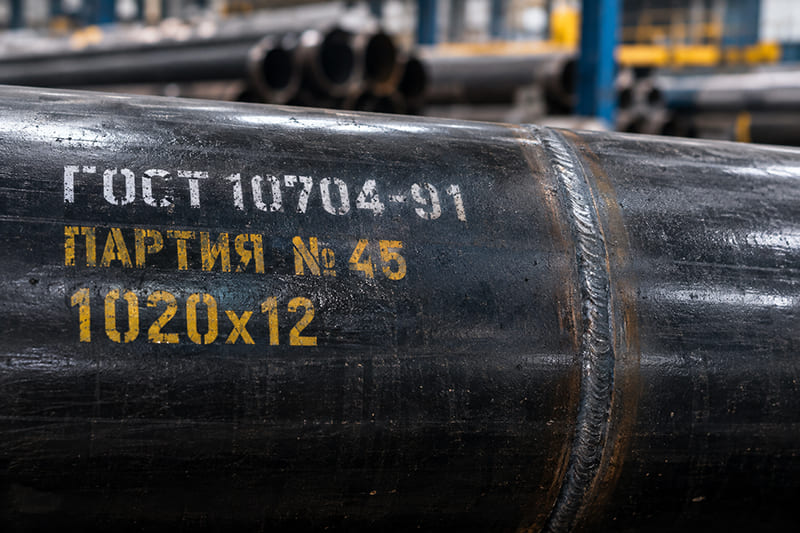

Сортамент электросварных труб определяет соответствие между внешним диаметром, толщиной стенки и теоретической массой. Труба стальная электросварная диаметры имеет по ряду 10704-91 (старый) и 3252-2013 (новый). Для заказа указывайте именно наружный Ø и толщину стенки.

Вес трубы электросварной считают по формуле: масса = π × (D − s) × s × ρ × L, где ρ = 7850 кг/м³.

Таблица 2. Сортамент прямошовных труб (ГОСТ 3252-2013) - выборка

Марки стали электросварных труб и класс прочности

Труба электросварная - какая марка стали стоит в спецификации, зависит от среды и давления. Вот основные варианты:

• Ст2сп, Ст3сп - углеродистые, для неответственных конструкций и холодных сред до 100 °C.

• Ст4сп, Ст5сп - выше предел текучести, берут для напорных линий.

• 09Г2С - низколегированная, работает при отрицательных температурах до −70 °C.

• 17Г1С - для повышенных давлений и температур до 450 °C.

Класс прочности электросварных труб маркируется числом (265, 315, 360…) и означает гарантированный предел текучести в МПа. Чем выше класс, тем больше давление выдержит стенка той же толщины.

Какое давление выдерживает труба электросварная

Расчет упрощенный: P = 2 × σт × s / (D × K), где σт - предел текучести, s - толщина стенки, D - наружный диаметр, K - коэффициент запаса (обычно 1,3–1,5).

> Совет эксперта: При проектировании систем до 2,5 МПа и температурах до 450 °C прямошовная труба из стали 20 или 09Г2С полностью закрывает задачу. Бесшовную имеет смысл брать только при циклических нагрузках или среде выше 450 °C.

Таблица 3. Допустимое давление (выборка, сталь Ст3сп, t = 100 °C)

Значения округлены. Точный расчёт ведите по ГОСТ 10705-80 с учётом температурного коэффициента.

Стандарты: ГОСТ трубы стальные электросварные

Размеры и допуски электросварных труб регламентирует стандарт. Основные документы:

• ГОСТ 3252-2013 - сортамент и размеры прямошовных труб. Заменил 10704-91, но старый ещё в ходу.

• ГОСТ 10705-80 - расчет допустимого давления и временного сопротивления.

• ГОСТ 8696-74 - спиральношовные трубы для магистралей.

• ГОСТ 8732-78 - размеры спиральношовных труб общего назначения.

• ГОСТ 10706-76 - технические условия на прямошовные трубы.

Длины труб бывают мерные (кратные 4–12 м), немерные (та же длина, но без точного раскроя) и кратные мерным. Допуск по длине для немерных — +10 мм на каждую трубу.

Области применения

Электросварные трубы идут в водоснабжение и теплотрассы (среднего давления), нефтегазовые системы, строительные металлоконструкции, сваи, обсадные колонны для неответственных скважин. Профильные трубы держат каркасы навесов, опоры, рамы станков.

Итог

Электросварная труба - не компромисс, а правильный выбор в 70% задач водоснабжения, отопления и строительства. Вы знаете, какие бывают трубы электросварные, понимаете сортамент и умеете считать давление. Дальше - вопрос поставки.
