Монтаж стальных труб: правила, способы соединения и типичные ошибки

Где применяют стальные трубы и почему их до сих пор выбирают

Полипропилен и металлопластик захватили рынок частного домостроения. Но там, где давление выше 10 атмосфер, температура теплоносителя переваливает за 95 °C, а на трубу действуют вибрации и механические нагрузки работает сталь.

Основные сферы: системы отопления, ГВС и ХВС на промышленных объектах, теплосети, дымоходы котельных, технологические трубопроводы. Полипропиленовую трубу нельзя поставить на участок с температурой 130 °C она просто потечёт. Стальная держит, если правильно подобран сортамент.

Ещё один аргумент - пожарные нормы. Для противопожарного водопровода СП прямо предписывает металлические трубы. Здесь выбор за вас уже сделал проектировщик.

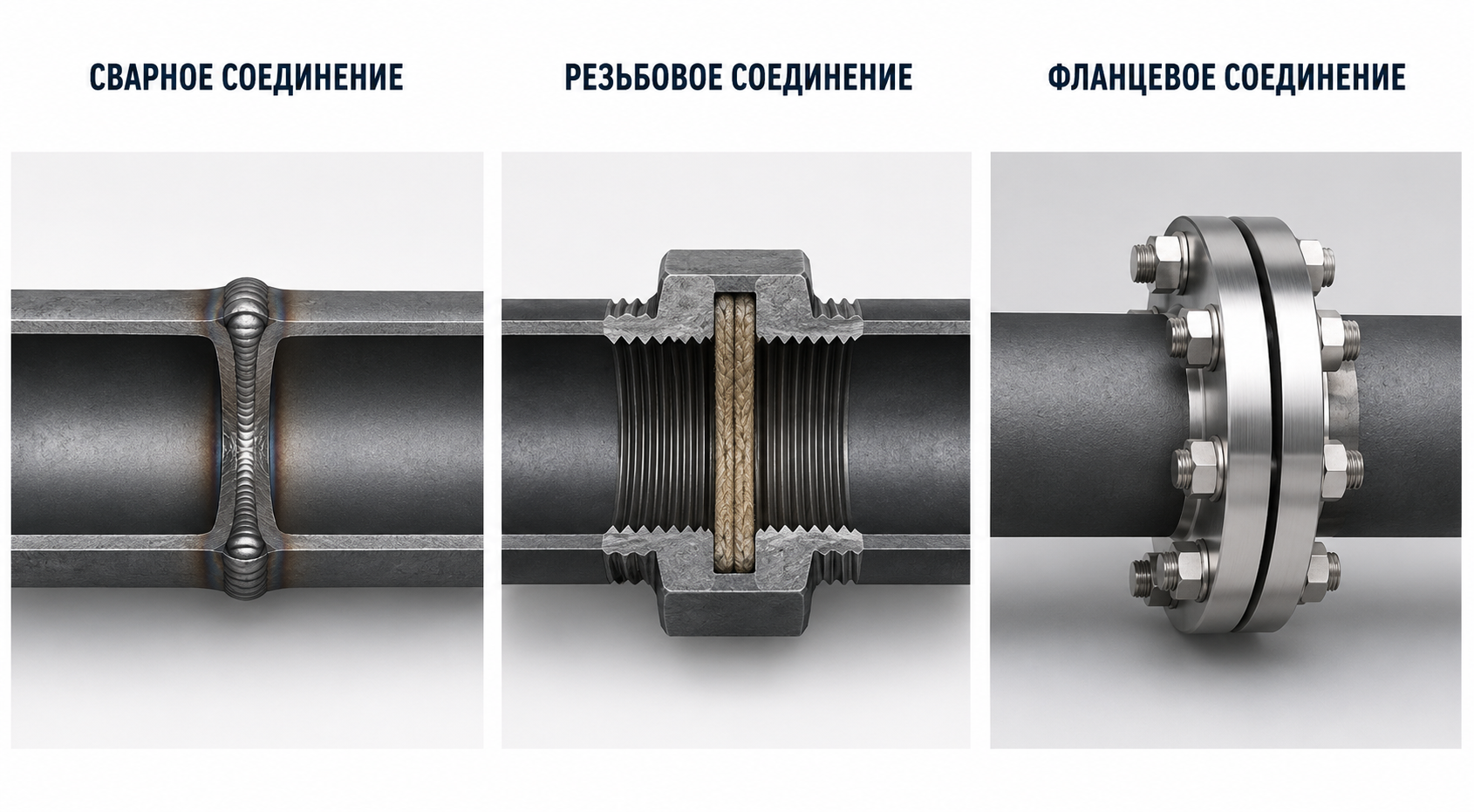

Способы соединения стальных труб

Метод сборки зависит от диаметра, рабочего давления и того, нужна ли разъёмность узла. Три основных варианта: сварка, резьба и фланец.

Сварка

Стыковая сварка закрывает 80 % задач при монтаже трубопровода. Для труб диаметром от ДУ 50 и выше это единственный разумный вариант: герметичность шва при соблюдении технологии не уступает цельной трубе.

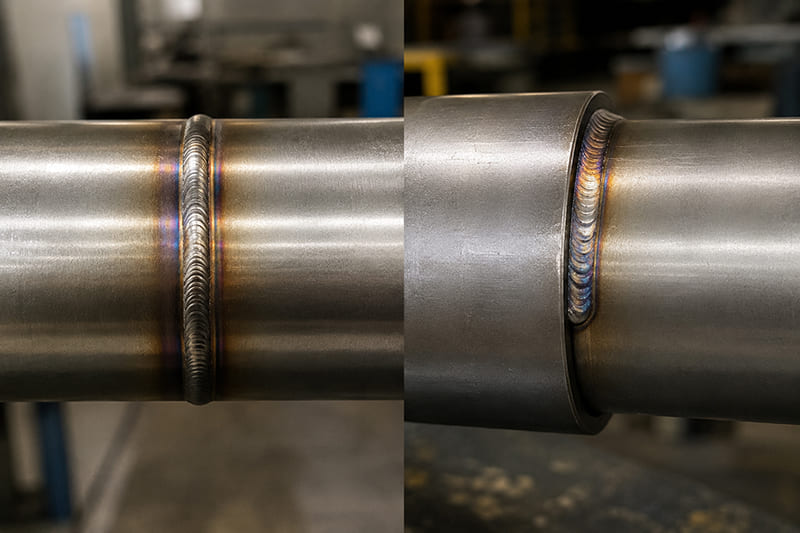

Два типа: стыковая (торец к торцу) и враструб (один конец входит в другой). Враструб применяют на трубах малого диаметра, стыковую на всех остальных.

Критичным моментом может быть  квалификация сварщика. Для работ на трубопроводах, подконтрольных Ростехнадзору, у сварщика должна быть аттестация НАКС.

Резьбовое соединение

Подходит для труб ДУ 15–50. Это водогазопроводные (ВГП) трубы с готовой резьбой или нарезанной на месте. Для сборки используют фитинги: муфты, угольники, тройники, сгоны.

Герметичность обеспечивает уплотнитель. Три рабочих варианта: лён + сантехническая паста, ФУМ-лента (для холодной воды), анаэробный герметик. Лён + паста - проверенная классика для систем отопления и горячего водоснабжения.

Фланцевое соединение

Фланцы ставят там, где нужен доступ для обслуживания: перед задвижками, насосами, фильтрами. Разъёмное соединение через болтовое крепление с уплотнительной прокладкой.

Минус - громоздкость и цена. Плюс - трубопровод можно разобрать без резки.

Параметр	Сварное соединение	Резьбовое соединение	Фланцевое соединение
Диаметр трубы	Любой	ДУ 15–50	ДУ 50 и выше
Герметичность	Высокая	Средняя (зависит от уплотнения)	Высокая
Разъемность	Нет	Да	Да
Скорость монтажа	Средняя	Высокая	Низкая
Квалификация персонала	Аттестованный сварщик (НАКС)	Слесарь-сантехник	Слесарь-сантехник

Правила монтажа стальных труб: пошаговый порядок работ

Установка стального трубопровода идёт в строгой последовательности.

1. Входной контроль. Проверьте сертификат на партию, осмотрите трубы визуально: вмятины, коррозия, овальность сечения больше допуска по ГОСТ это повод для отбраковки. Труба без сертификата соответствия не должна попасть на объект.

2. Разметка трассы. Привязка к проекту: отметки осей, точки крепления опор, места установки арматуры.

3. Резка и подготовка кромок. Для стыковой сварки труб с толщиной стенки от 5 мм ГОСТ 16037-80 требует разделку кромок.

4. Сборка узлов, прихватка. Зазор между торцами по нормативу для конкретного диаметра. Прихватки фиксируют положение деталей перед сваркой.

5. Сварка или сборка на резьбе. Тип соединения по проекту.

6. Установка опор и подвесов. Расстояние между опорами зависит от диаметра трубы: для ДУ 25 через каждые 2,5 метра, для ДУ 100  через 4,5 метра (по СП 73.13330.2016).

7. Гидравлическое испытание (опрессовка). Давление 1,5 рабочего, выдержка 10 минут. Падение давления за это время не более 0,1 МПа. Без акта опрессовки систему нельзя вводить в эксплуатацию.

8. Антикоррозийная обработка. Грунтовка и покраска для неоцинкованных труб.

Типичные ошибки при монтаже

• Несоблюдение уклонов в самотёчных системах. Горизонтальный участок без уклона - это воздушная пробка и снижение теплоотдачи.

• Отсутствие компенсаторов. Прямой участок длиннее 20 метров на системе отопления без компенсации - бомба замедленного действия.

• Экономия на подготовке кромок. Непровар корня шва - главная причина течей в первые годы эксплуатации.

• Монтаж без проекта. «На глаз» - не метод. Несоответствие спецификации вскрывается при сдаче объекта, и переделка ложится на заказчика.

• Трубы без сертификата. Неизвестная марка стали, заниженная толщина стенки - всё это экономия, которая приведёт к перерасходу.

Как выбрать трубу для монтажа: на что смотреть при закупке

Четыре параметра: диаметр (ДУ), толщина стенки, марка стали, ГОСТ изготовления. ВГП-труба по ГОСТ 3262-75 - для водоснабжения и отопления. Электросварная по ГОСТ 10704-91 - для трубопроводов общего назначения. Бесшовная по ГОСТ 8732-78 - для работы под высоким давлением.

В сертификате на партию должны быть: номер плавки, марка стали, результаты гидравлических испытаний, соответствие конкретному ГОСТ. Нет сертификата - не покупайте. Проверяющий на объекте его потребует, и без бумаги труба превращается в металлолом.

Ещё один фактор, о котором не пишут в ГОСТах, - сроки. Если нужного диаметра нет на складе поставщика, ожидание растягивается на 2–4 недели. А сроки монтажа привязаны к графику объекта.
