Труба 530 мм: характеристики, вес, ГОСТ и сферы применения

Основные характеристики трубы диаметром 530 мм

Наружный диаметр ‒ 530 мм. Условный проход (Ду) ‒ 500 мм. Труба 530 в дюймах ‒ 20,87″, в трубной номенклатуре её округляют до 21″.

Стандартная длина ‒ от 6 до 12 метров. Немерная длина встречается чаще, мерная ‒ под заказ и дороже.

По способу производства трубы диаметром 530 мм делят на два типа:

• Электросварная прямошовная ‒ основной вариант. Один продольный шов, стабильное качество, доступная цена. Покрывает 90 % задач.

• Бесшовная горячедеформированная ‒ без сварного шва, выше прочность. Выбирают при повышенных требованиях: высокое давление, агрессивные среды, ответственные участки. Стоит ощутимо дороже, сроки поставки длиннее.

Для типовых проектов ‒ трубопроводов, теплотрасс, водоводов ‒ прямошовная труба большого диаметра 530 мм закрывает все потребности.

Толщина стенки и вес трубы 530 мм

Толщина стенки трубы 530 мм определяет и массу, и несущую способность, и область применения. Ниже ‒ таблица с теоретическим весом по формуле:

m = 0,02466 × s × (D − s), где D ‒ наружный диаметр (мм), s ‒ толщина стенки (мм), m ‒ масса 1 п/м (кг).

Фактический вес отличается от теоретического в пределах допуска ГОСТа (до ±10 %). При расчёте нагрузки на опоры и составлении сметы берите теоретические значения ‒ так делают все проектировщики.

Сколько весит труба 530 мм в партии? Умножайте вес 1 метра на общий метраж. Для трубы 530×8 мм длиной 11,7 м одна штука потянет на 1 204 кг ‒ учитывайте при заказе транспорта.

Подробная таблица весов для всех толщин стенки трубы 530 ‒ с шагом в 1 мм.

ГОСТы на трубу 530 мм

ГОСТ 10704-91 ‒ электросварные прямошовные трубы

Основной стандарт для электросварной трубы 530 мм. Регламентирует сортамент: наружный диаметр, толщину стенки, допуски по размерам. Выделяет две группы точности изготовления ‒ по наружному диаметру и по толщине стенки. Труба электросварная 530 мм ГОСТ 10704-91 ‒ самая распространённая позиция на складах.

ГОСТ 20295-85 ‒ трубы для магистральных трубопроводов

Этот стандарт жёстче. Он регулирует трубы для магистральных газо- и нефтепроводов. Требования включают гидравлические испытания каждой трубы, рентгенографический контроль сварных швов и ультразвуковую дефектоскопию. Если проект проходит экспертизу промбезопасности ‒ без этого ГОСТа не обойтись.

ГОСТ 8732-78 ‒ бесшовные горячедеформированные

Распространяется на бесшовные трубы. Для диаметра 530 мм ‒ это нишевый продукт. Заказывают под конкретные проекты с повышенными требованиями к прочности: химическое производство, высоконапорные участки трубопроводных систем.

Сферы применения трубы 530 мм

Магистральные газопроводы. Труба 530 мм для газопровода ‒ классика. Марки стали ‒ 17Г1С, 09Г2С. Рабочее давление ‒ до 5,5 МПа и выше в зависимости от стенки.

Нефтепроводы. Труба 530 мм для нефтепровода идёт по ГОСТ 20295-85. Требования к контролю швов здесь строже, чем для общепромышленных задач.

Тепловые сети. Прокладка теплотрасс в городах и на промплощадках. Часто используют как кожух для предизолированных трубопроводов. Стали Ст3сп хватает ‒ среда не агрессивная, давление умеренное.

Водоснабжение. Магистральные водоводы для городов и промышленных объектов. Здесь работает труба по ГОСТ 10704-91 из углеродистой стали.

Строительные конструкции. Сваи большого диаметра, обсадные колонны для буровых скважин. Круглое сечение даёт равномерное распределение нагрузки.

> Для газопроводов давлением до 5,5 МПа закладывайте трубу 530×8 или 530×10 из стали 17Г1С по ГОСТ 20295-85 ‒ это закроет требования и по прочности, и по экспертизе промбезопасности. Для теплосетей хватит 530×7 из Ст3сп по ГОСТ 10704-91: экономия на стенке ощутимая, а запас прочности достаточный.

Как выбрать трубу 530 мм ‒ на что обратить внимание

Чек-лист для инженера и снабженца:

1.     Рабочее давление → определяет толщину стенки. Чем выше давление, тем толще стенка.

2.     Транспортируемая среда (газ, нефть, вода, пар) → определяет марку стали и ГОСТ. Для газа и нефти ‒ 17Г1С или 09Г2С по ГОСТ 20295-85. Для воды и тепла ‒ Ст3сп по ГОСТ 10704-91.

3.     Сертификаты и паспорта качества → без них труба не пройдёт экспертизу. Проверяйте наличие у поставщика до оплаты.

4.     Вес партии для логистики → считайте по таблице выше. Одна 12-метровая труба 530×10 весит больше 1,5 тонн.

Подробнее о подборе ‒ в статье о выборе стальных труб для промышленного использования.

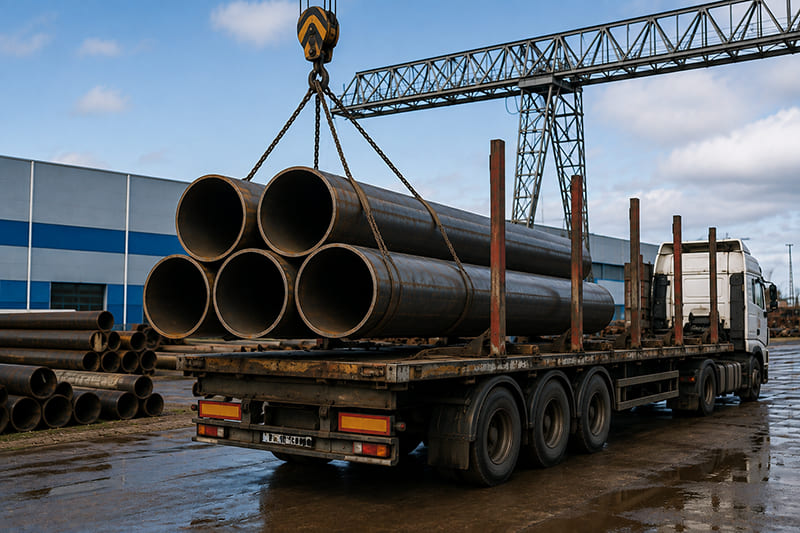

> Компания «Инокс» (Челябинск) ‒ более 950 тонн трубной продукции на складе. Труба 530 мм в наличии в основных типоразмерах. Отгрузка ‒ от 1 дня. Сертификаты качества прилагаем к каждой партии.

Труба 530 мм ‒ универсальный металлопрокат для магистральных трубопроводов и промышленного строительства. Правильный подбор толщины стенки, марки стали и ГОСТа ‒ залог прохождения экспертизы и надёжной эксплуатации.
