Труба толстостенная: размеры, таблица сортамента и ГОСТы

Какая труба считается толстостенной по ГОСТу

Главный критерий ‒ соотношение наружного диаметра к толщине стенки, D/s. Для обычной трубы это соотношение больше 12,5. Труба толстостенная имеет D/s от 6 до 12,5. Если показатель меньше 6, изделие называют особо толстостенным.

Такой сортамент выдерживает высокое давление. Поэтому труба толстостенная бесшовная всегда идет без сварного шва. Шов ‒ слабое место под нагрузкой. Бесшовную технологию делят на горячедеформированную (г/д) и холоднодеформированную (х/д).

Горячедеформированные трубы формируют основной сортамент. Холоднодеформированные точнее по геометрии, но уступают по диапазону диаметров. Для толстостенных изделий применяют стали 20, 35, 45, 09Г2С, 40Х. Выбор металла зависит от требований к прочности и работе при низких температурах. Труба толстостенная толщина стенки напрямую определяет ее несущую способность.

> Совет инженера Инокс

> Не путайте внешний и внутренний диаметры при заказе. В маркировке всегда указывают наружный. Если в чертеже стоит внутренний ‒ пересчитайте и сообщите менеджеру оба размера. Всегда запрашивайте сертификат с фактической толщиной стенки. Допуск по ГОСТ достигает 12%, и это влияет на вес и цену.

Бесшовные трубы

Горячедеформированные трубы

Холоднокатаные трубы

Электросварные трубы

Газлифтные трубы

Котельные трубы

Толстостенные трубы

Хладостойкие трубы

Нефтепроводные трубы

Нержавеющие трубы

Трубы большого диаметра

Трубы термообработанные

Сортамент толстостенных труб ‒ диаметры и толщина стенки

Сортамент ‒ это полный перечень стандартных типоразмеров. Его регламентирует ГОСТ 8732-78. Технические требования к изделию задает ГОСТ 8731-74. Оба стандарта работают в паре.

По ГОСТ 8732-78 размеры толстостенных труб лежат в диапазоне: наружный диаметр от 25 до 550 мм, толщина стенки от 2,5 до 75 мм. Диаметры толстостенных труб и толщины меняются с разным шагом. Чем больше диаметр, тем больше вариантов по стенке предлагает стандарт.

Ниже ‒ сокращенная трубы толстостенные таблица с ходовыми позициями. Она показывает, как связаны наружный и внутренний диаметры и вес одного метра. Полная толстостенные трубы размеры таблица включает сотни позиций.

*Полный сортамент смотрите в каталоге. Все размеры из таблицы есть в наличии на складе Инокс в Челябинске.*

Актуальные диаметры металлических труб толстостенных и цены проверяют в каталоге. Посмотрите весь сортамент в разделе толстостенные трубы ‒ там собраны все типоразмеры с указанием ГОСТ, стали и длины. Для примера возьмите труба 426х36 ‒ это ходовой размер для трубопроводов высокого давления, показывает допуски, вес и варианты длины.

Как рассчитать внутренний диаметр и вес толстостенной трубы

Снабженцу нужны два расчета. Первый ‒ для проверки совместимости с оборудованием. Второй ‒ для перевода метров в тонны и расчета логистики.

Формула внутреннего диаметра простая:

Dвн = Dн - 2 × s

Где Dн ‒ наружный диаметр, s ‒ труба толстостенная толщина, Dвн ‒ внутренний диаметр. Все размеры в мм.

Пример: для трубы 159х25 получаем Dвн = 159 - 2×25 = 109 мм. Изделие не подойдет под поршень 110 мм.

Формула веса одного метра:

m = 0,02466 × s × (Dн - s)

Где m ‒ вес в кг. Коэффициент 0,02466 учитывает плотность стали.

Пример для той же трубы 159х25: m = 0,02466 × 25 × (159 - 25) = 82,61 кг. Партия 6 метров весит 495,66 кг. Зная вес, вы корректно рассчитаете цену. Цена за метр и цена за тонну отличаются. Сравнивайте предложения за тонну.

Этот расчет помогает, когда нужна труба с различной толщиной стены и требуется быстро оценить внутренний диаметр толстостенных труб без таблицы.

Где применяются толстостенные трубы

Изделия используют там, где стальной трубопровод работает под большой нагрузкой:

• гидроцилиндры и пневмосистемы спецтехники

• трубопроводы высокого давления в нефтегазовой отрасли

• котельное оборудование и пароперегреватели

• детали машиностроения: валы, оси, втулки

• буровое оборудование и колонны

• нагруженные металлоконструкции и опоры

Толстая стена повышает запас прочности. Изделие становится устойчивым к гидроударам и вибрации.

Как выбрать и купить толстостенную трубу без ошибок

Проверьте четыре пункта перед оплатой:

1.     ГОСТ и сталь. Уточните, что вам нужна именно горячедеформированная труба по ГОСТ 8732-78. Согласуйте марку стали. Для севера часто требуют 09Г2С.

2.     Длина. Трубы поставляют мерной, немерной и кратной длины. Уточните, режет ли поставщик в размер. Это экономит металл и доставку по России.

3.     Сертификаты. Запросите сертификат завода с химией и механикой. Сравните фактическую толщину стенки с заявленной.

4.     Расчет цены. Сравнивайте цену за тонну. Вес метра зависит от стенки. Один и тот же внешний диаметр с разной стенкой дает большую разницу в массе.

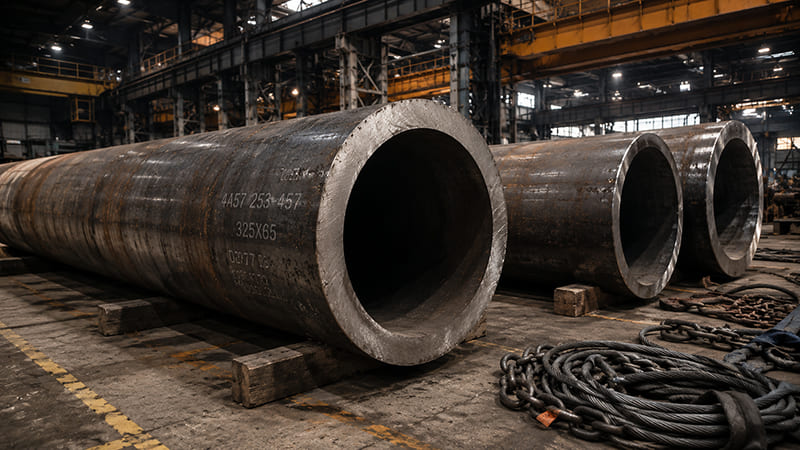

950 тонн толстостенной трубы в наличии в Челябинске

Компания Инокс поставляет трубную продукцию в Челябинске и по всей России. На складе ‒ ходовой сортамент от 57 до 426 мм. Режем в размер, выдаем сертификаты ГОСТ, организуем доставку. Менеджер проверяет наличие и считает стоимость партии за 15 минут.

Заключение

Знание сортамента экономит время. Вы быстро переводите наружный диаметр во внутренний, считаете вес и проверяете заявку без звонков на завод. Нужна точная таблица под ваш диаметр или расчет веса партии? Инженеры Инокс подберут трубу по ГОСТу и выставят счет за 30 минут. Звоните или оставьте заявку в каталоге толстостенных труб.
